Что такое крепления VESA

VESA – международная ассоциация, целью которой является разработка стандартов, относящихся к работе видеоадаптеров, мониторов и телевизоров. В 1997 году ассоциацией VESA был разработан FDMI - перечень стандартов, определяющих установку настенных и других креплений для плоских мониторов и телевизоров.

Основные стандарты крепления VESA:

Название

Диагональ экрана

Максим. вес

Размеры крепления

Болты

MIS-B

102-202 мм (4”-7,9”)

2 кг

50×20 мм

M4

MIS-C

203-304 мм (8”-11,9”)

4,5 кг

75×35 мм

M4

MIS-D 75

305-583 мм (12”-22,9”)

8 кг

75×50 мм
75 х 75 мм

M4

MIS-D 100

305-583 мм (12”-22,9”)

14 кг

100 х 100 мм
100 х 50 мм

M4

MIS-E

584-786 мм (23”-30,9”)

22,7 кг

200 х 100 мм
200 х 50 мм

M4

MIS-F М6

787-2286 мм (31”-90”)

50 кг

200 мм × 200 мм и более

M6

MIS-F М8

787-2286 мм (31”-90”)

113,6 кг

200 мм × 200 мм и более

M8

Также для категорий B-E существуют разные варианты расположения крепления (при взгляде сзади): по центру (C), сверху (T), снизу (B), слева (L), справа (R), сверху и снизу (T/B) или слева и справа (L/R).

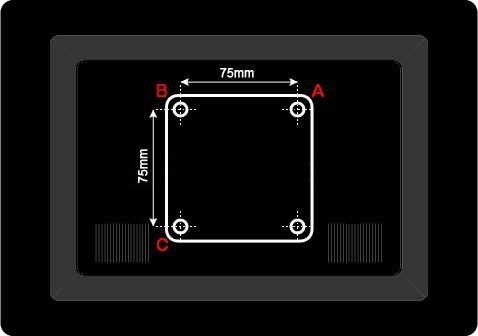

Таким образом, полное название используемого стандарта может выглядеть так: VESA MIS-E, 200x100, C, где MIS-E – название стандарта, 200х100 мм – размеры крепления, С – расположение крепления (по центру). Нередко названия стандартов можно встретить в сокращенном виде: vesa 75x75, vesa 100x100, vesa 200x200 и т.д.

30.4Kb

Как узнать совместимость монитора/телевизора со стандартом крепления VESA?

Поддержка FDMI реализована практически во всех современных мониторах и телевизорах. Если ваша модель не принадлежит к их числу – вы можете использовать кронштейны с регулируемым расстоянием между посадочными отверстиями. Также многие производители выпускают специальные переходники, которые совместимы со стандартами VESA.

Узнать, какой именно стандарт поддерживает ваш телевизор несложно. Для этого проверьте заднюю стенку монитора на наличие крепежных отверстий или наклейки с надписью «совместимо с креплениями VESA». Измерьте расстояния между крепежными отверстиями. По таблице выше найдите соответствующий стандарт.

Виды кронштейнов VESA

Чтобы подобрать кронштейн для настенного крепления ТВ/монитора, следует ответить на вопрос: планируется ли поворачивать телевизор и если да, то как именно.

В зависимости от ответа используются кронштейны-VESA одного из следующих типов:

  • Фиксированные кронштейны. Они используются в случае, если телевизор будет жестко закреплен в одном положении, и вы не собираетесь изменять угол наклона/поворота экрана.
  • Наклонные кронштейны. Они дают возможность менять угол вертикального наклона экрана.
  • Наклонно-поворотные и потолочные кронштейны. Обеспечивают возможность поворотов и наклонов телевизора во всех направлениях.

После этого можно выбрать конкретную модель кронштейна.

Дополнительные нюансы, которые следует учитывать:

  • Размер кронштейна может быть больше размеров, поддерживаемых телевизором. Например, если ваш телевизор имеет стандарт VESA 100x100, вы спокойно можете использовать кронштейн на 200x200. Но не наоборот!
  • Второй по важности параметр, который следует учитывать – максимальный вес. Если ваш телевизор поддерживает VESA MIS-E 200x100, но весит более 23 килограммов – используйте кронштейн для VESA MIS-F.
  • Допустимо использовать кронштейн, который поддерживает диагональ экрана меньшую, чем у вашего телевизора. Но в разумных пределах. Например, если ваш телевизор имеет диагональ 24”, размеры крепления 100х100 и весит при этом 12 килограммов – вы можете использовать кронштейн типа MIS-D 100.
